Polaris 2.6 L
L2,6mm
Nick: PL2.6 LBatch: S02402048

Polaris 2.6 L

Rozlišení

192x192 pixels

Rozměr kabinetu

W500mm x H500mm x D73mm

Jas

min. 800 cd/m² max. 1.000 cd/m²

Váha

8 kg/modul, 32 kg/m²

Indoor

Skladem

11.75m²

Kabinetů

47ks

Vhodná aplikace:

Technical specifications

Zobrazení

Pixel Pitch
2,6mm
Konfigurace
SMD2020
Typ LED
3in1
Jas
min. 800 cd/m² max. 1.000 cd/m²
Kontrast
5000:1
Pozorovací úhel
160° H (+80°/-80°), 140° V (+70°/-70°)

Fyzické parametry

LED modul
W250mm x H250mm
Kabinet
W500mm x H500mm x D73mm
Váha
8 kg/modul, 32 kg/m²
Materiál
Die-casting aluminium
Krytí
IP30/IP30
Instalace
Front/Rear

Napájení & Technické

Vstupní napětí
110 - 240 VAC / 50-60 Hz
Příkon prům.
325W/m²
Příkon max.
650W/m²
Řídící systém
NOVA STAR
Doporučená pozorovací vzdálenost
min 2m

BATCH rodina - kompatibilita

BATCH S02402048

Všechny moduly lze mechanicky propojit bez dodatečných adaptérů. Identické BATCH číslo zajišťuje, že všechny LED diody mají stejné barevné vlastnosti pro dokonale homogenní obraz.

Polaris 2.6 BATCH family - compatibility options

Kompatibilní produkty

Polaris 2.6 PL

Polaris 2.6

PL

+
Polaris 2.6 L L

Polaris 2.6 L

L

+
Polaris 2.6 R R

Polaris 2.6 R

R

+
Polaris 2.6 CF Flexi CF Flexi

Polaris 2.6 CF Flexi

CF Flexi

i

Konstrukční a barevná kompatibilita

Všechny moduly lze mechanicky propojit bez dodatečných adaptérů. Identické BATCH číslo zajišťuje, že všechny LED diody mají stejné barevné vlastnosti pro dokonale homogenní obraz.

Konfigurační soubory

Stáhněte si konfigurační soubory pro řídící systém Novastar.

Stáhnout konfiguraci
QR kód pro stažení konfigurace
Naskenujte QR kód

Logistické informace

Váha prázdné flight case
45 kg
Počet kusů v balení
8 ks
Rozměr flight case
H755 × W900 × D580 mm
Možnost stohování
ANO / max. 3 flight case
Brutto váha plného flight case
109 kg
Váha stohu 2 flight case
218 kg
Váha stohu 3 flight case
327 kg

Typ rohu 90°

Polaris 2.6 L je specializovaný modul určený pro levé rohové instalace. Umožňuje vytvoření dokonalého 90° rohu s bezproblémovým spojením LED panelů.

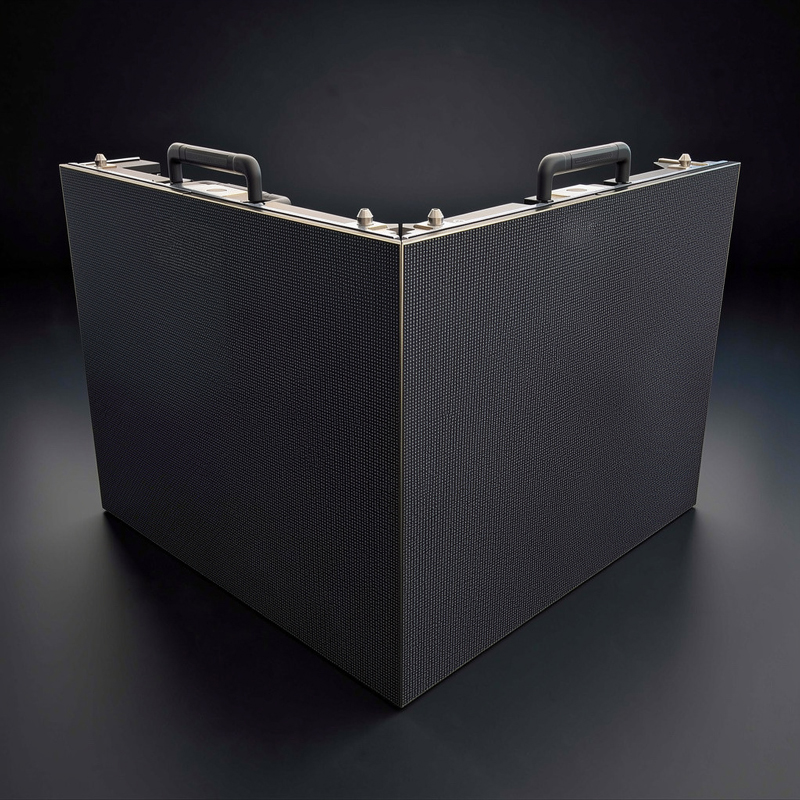

Pohled zepředu

Polaris 2.6 L - 90° corner front

LED display s dokonalým 90° rohovým spojením

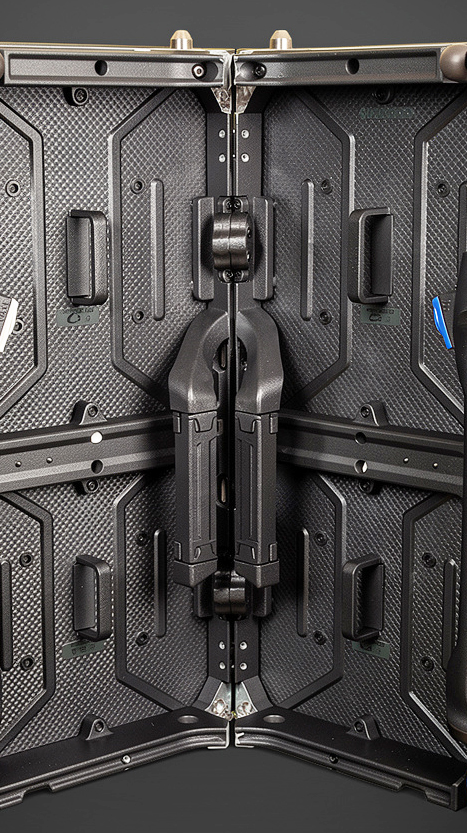

Pohled zezadu

Polaris 2.6 L - corner connection detail

Červeně označené moduly = Polaris 2.6 L (levý roh)

Fyzické parametry

90°
Rohový úhel
Levý
Typ rohu
10m
Max. Stacking

Maximální výška stohování panelů

10m
Max. Rigging

Maximální výška zavěšení

Max. Stacking: 10 m (Maximální výška stohování panelů)|Max. Rigging: 10 m (Maximální výška zavěšení)

Fotogalerie

Kalkulačka sestavy LED obrazovky

Zadejte rozměry sestavy LED obrazovky a vypočítejte potřebné parametry

Zadejte v metrech

Počet modulů

3m
2m
6 × 4
Plocha
6.00 m²
Počet kabinetů
24 ks
Horizontálně: 6 ks × Vertikálně: 4 ks
Čistá (netto) váha sestavy LED obrazovky
192 kg
32,0 kg/m²
Příkon
Průměrný:1.95 kW
Maximální:3.90 kW
Rozlišení
Šířka:1 152 px
Výška:768 px
Celkem pixelů:884 736 px

Plánování přepravy

Vypočítejte, kolik vozidel potřebujete pro přepravu vašeho LED systému

Flight cases:3ks(24/8)
Kapacita vozidla:9ks(36 x 2 Max. stohování:)
Celková váha:327kg(3 x 109 kg)
Váha/vozidlo:327kg/ 1000 kg max.

Dodávka

Peugeot Boxer L3

1
vozidel potřeba

Bokorys

3 / 9 flight cases
Van - side view
3x

Pudorys (pohled shora)

Sekce 1: 3 | Sekce 2-4: po 2
Van - top view
1x
1x
1x
Délka ložné plochy:3705mm
Šířka (1. řada):1870mm
Šířka (2-4 řada):1400mm
Max. stohování:2 flight cases
