CF Flexi2,6mm

Nick: PL2.6 CF FlexiBatch: S02402048

Polaris 2.6 CF Flexi

Rozlišení

192x192 pixels

Rozměr kabinetu

W500mm x H500mm x D73mm

Jas

min. 800 cd/m² max. 1.000 cd/m²

Váha

8,5 kg/modul, 34 kg/m²

Indoor

Skladem

68m²

Kabinetů

272ks

Vhodná aplikace:

Technical specifications

Zobrazení

Pixel Pitch: 2,6mm
Konfigurace: SMD2020
Typ LED: 3in1
Jas: min. 800 cd/m² max. 1.000 cd/m²
Kontrast: 5000:1
Pozorovací úhel: 160° H (+80°/-80°), 140° V (+70°/-70°)

Fyzické parametry

LED modul: W250mm x H250mm
Kabinet: W500mm x H500mm x D73mm
Váha: 8,5 kg/modul, 34 kg/m²
Materiál: Die-casting aluminium
Krytí: IP30/IP30
Instalace: Front/Rear

Napájení & Technické

Vstupní napětí: 110 - 240 VAC / 50-60 Hz
Příkon prům.: 325W/m²
Příkon max.: 650W/m²
Řídící systém: NOVA STAR
Doporučená pozorovací vzdálenost: min 2m

BATCH rodina - kompatibilita

BATCH S02402048

Všechny moduly lze mechanicky propojit bez dodatečných adaptérů. Identické BATCH číslo zajišťuje, že všechny LED diody mají stejné barevné vlastnosti pro dokonale homogenní obraz.

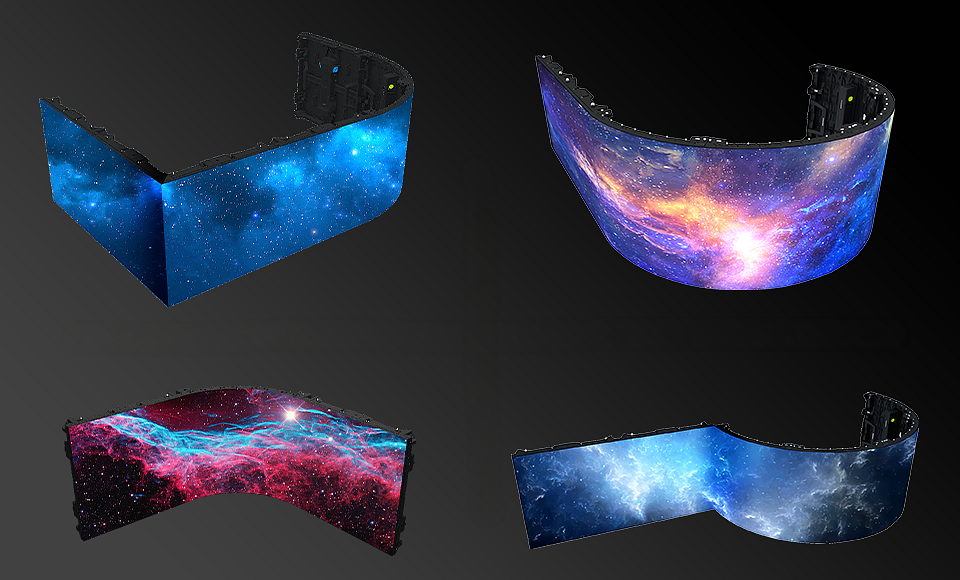

Polaris 2.6 BATCH family - compatibility options

Kompatibilní produkty

Polaris 2.6

Polaris 2.6 L

Polaris 2.6 R

Polaris 2.6 CF Flexi

CF Flexi

Konstrukční a barevná kompatibilita

Všechny moduly lze mechanicky propojit bez dodatečných adaptérů. Identické BATCH číslo zajišťuje, že všechny LED diody mají stejné barevné vlastnosti pro dokonale homogenní obraz.

Konfigurační soubory

Stáhněte si konfigurační soubory pro řídící systém Novastar.

Stáhnout konfiguraci

Naskenujte QR kód

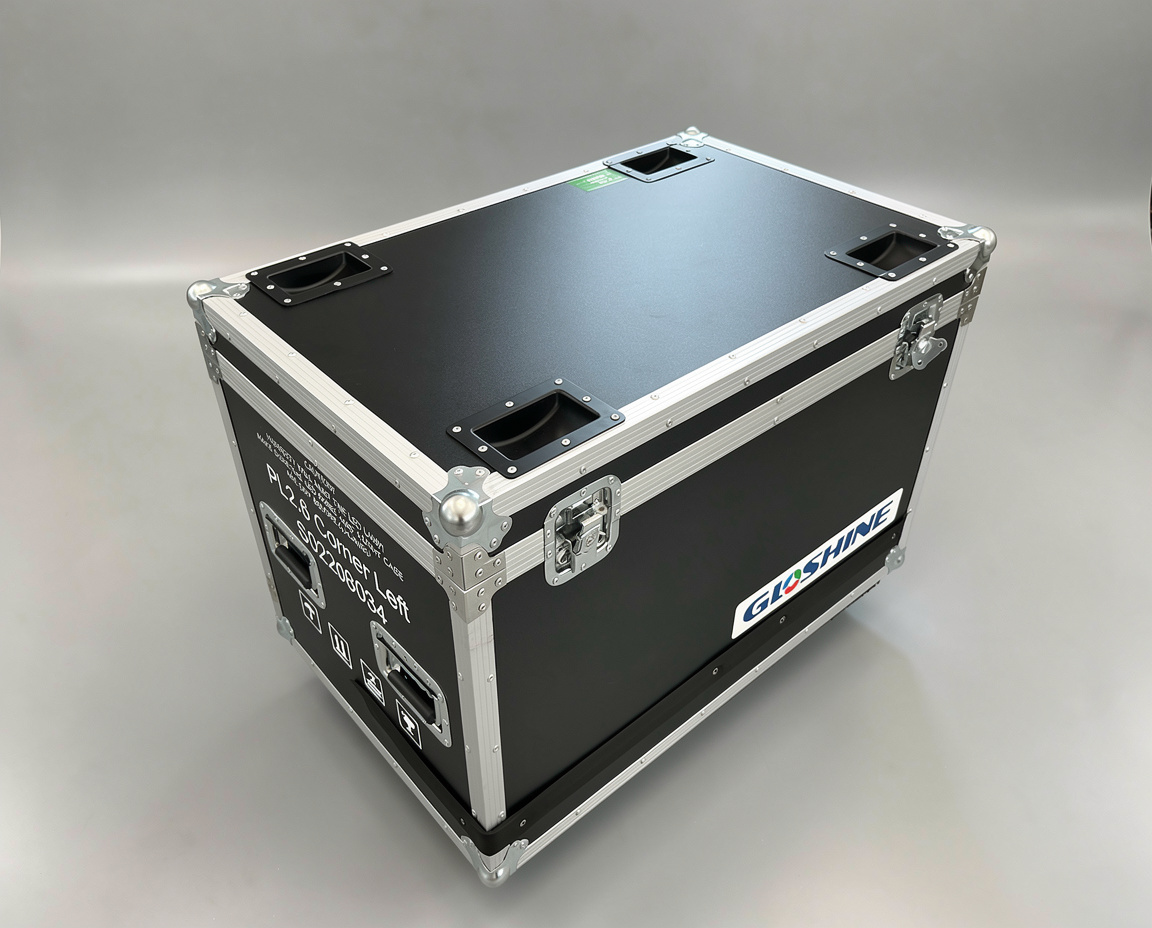

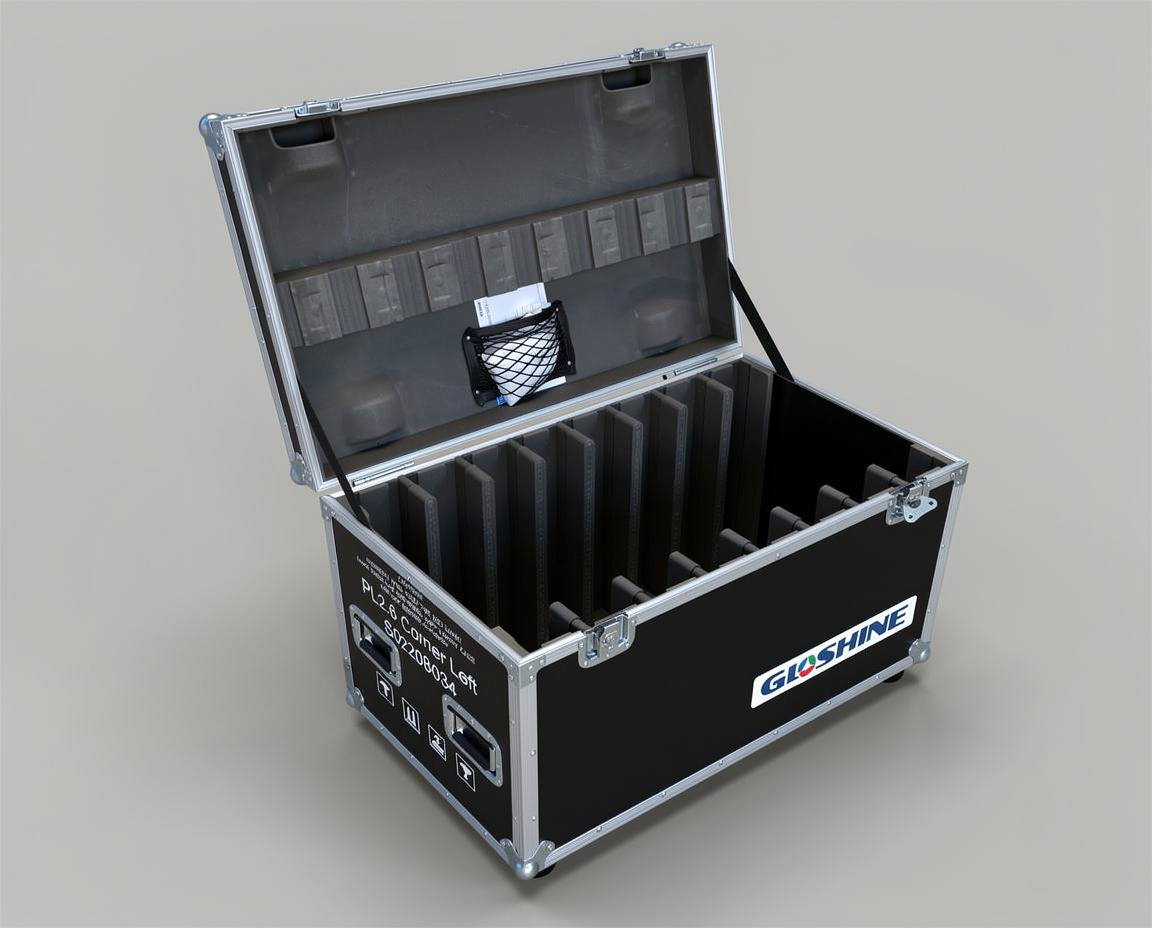

Logistické informace

Váha prázdné flight case

53 kg

Počet kusů v balení

8 ks

Rozměr flight case

W1170mm x H755mm x D580mm

Možnost stohování

ANO / max. 2 flight case

Brutto váha plného flight case

121 kg

Váha stohu 2 flight case

242 kg

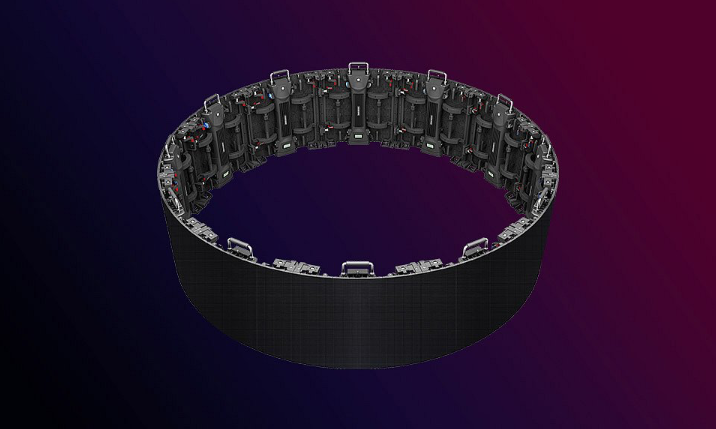

Možnosti zakřivení

-30° < > 0° < > +30°

Nejnovější generace reálně ohybatelných kabinetů. Každý modul je plynule flexibilní v celém rozsahu úhlů. V rámci jednoho LED kabinetu lze na jedné polovině nastavit konvexní prohnutí a na druhé polovině konkávní prohnutí, což umožňuje tvorbu vlnitých a organických tvarů LED stěny.

Možnosti zakřivení

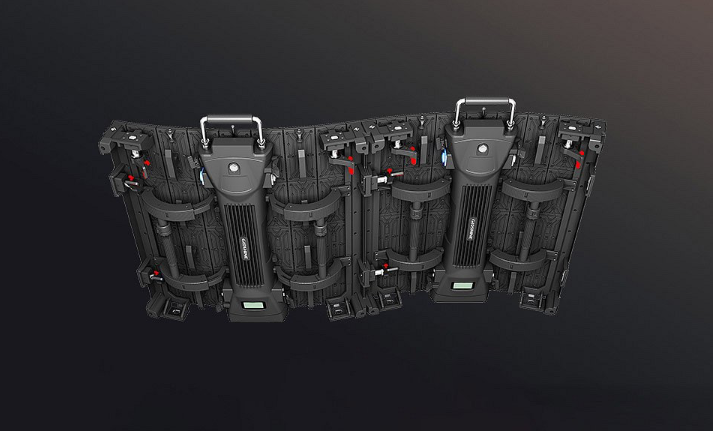

Polaris 2.6 CF Flexi - convex and concave curvature in one cabinet

Nejnovější generace zámkového systému umožňuje plynulé zakřivení LED stěny. Každý panel lze nastavit v rozsahu úhlů pro vytvoření konkávních i konvexních tvarů.

Geometrické veličiny kruhu

Dostupné úhly

-30°-27,5°-25°-22,5°-20°-17,5°-15°-12,5°-10°-7,5°-5°-2,5°0°+2,5°+5°+7,5°+10°+12,5°+15°+17,5°+20°+22,5°+25°+27,5°+30°

Parametry zakřivení

Angle	C - Obvod	d - Průměr	r - Poloměr	Modulů na kruh
30°	6 m	1,91 m	0,96 m	12 ks
27,5°	6,5 m	2,07 m	1,04 m	13 ks
25°	7 m	2,23 m	1,11 m	14 ks
22,5°	8 m	2,55 m	1,27 m	16 ks
20°	9 m	2,87 m	1,43 m	18 ks
17,5°	10 m	3,18 m	1,59 m	21 ks
15°	12 m	3,82 m	1,91 m	24 ks
12,5°	15 m	4,78 m	2,39 m	30 ks
10°	18 m	5,73 m	2,87 m	36 ks
7,5°	24 m	7,64 m	3,82 m	48 ks
5°	36 m	11,46 m	5,73 m	72 ks
2,5°	72 m	22,93 m	11,46 m	144 ks

10m

Max. Stacking

Maximální výška stohování panelů

10m

Max. Rigging

Maximální výška zavěšení

Fotogalerie

Kalkulačka sestavy LED obrazovky

Zadejte rozměry sestavy LED obrazovky a vypočítejte potřebné parametry

Zadejte v metrech

Šířka (m)

Výška (m)

Počet modulů

Horizontálně (ks)

Vertikálně (ks)

6 × 4

Plocha

6.00 m²

Počet kabinetů

24 ks

Horizontálně: 6 ks × Vertikálně: 4 ks

Čistá (netto) váha sestavy LED obrazovky

204 kg

34,0 kg/m²

Příkon

Průměrný:1.95 kW

Maximální:3.90 kW

Rozlišení

Šířka:1 152 px

Výška:768 px

Celkem pixelů:884 736 px

Plánování přepravy

Vypočítejte, kolik vozidel potřebujete pro přepravu vašeho LED systému

Flight cases:3ks(24/8)

Kapacita vozidla:8ks(27 x 2 Max. stohování:)

Celková váha:363kg(3 x 121 kg)

Váha/vozidlo:363kg/ 1000 kg max.

Dodávka

Peugeot Boxer L3

vozidel potřeba

Bokorys

3 / 8 flight cases

Pudorys (pohled shora)

Sekce 1: 3 | Sekce 2-3: po 2

Délka ložné plochy:3705mm

Šířka (1. řada):1870mm

Šířka (2-4 řada):1400mm

Max. stohování:2 flight cases
