USLIM3 0,5m
0.5m3,9mm
Nick: Uslim3_0,5mBatch: USLIM3

USLIM3 0,5m

Rozlišení

128x128 pixels

Rozměr kabinetu

W500mm x H500mm x D80mm

Jas

min. 1300 cd/m²

Váha

6,5 kg/modul, 26 kg/m²

Indoor

Skladem

20m²

Kabinetů

80ks

Vhodná aplikace:

Technical specifications

Zobrazení

Pixel Pitch
3,9mm
Konfigurace
SMD2121
Typ LED
3in1 SMD2121 black
Jas
min. 1300 cd/m²
Kontrast
3000:1
Pozorovací úhel
140° H (+70°/-70°), 120° V (+60°/-60°)

Fyzické parametry

LED modul
W250mm x H250mm
Kabinet
W500mm x H500mm x D80mm
Váha
6,5 kg/modul, 26 kg/m²
Materiál
Aluminium
Krytí
IP30/IP30
Instalace
Front/Rear

Napájení & Technické

Vstupní napětí
100 - 240 VAC / 50-60 Hz
Příkon prům.
160W/m²
Příkon max.
480W/m²
Řídící systém
NOVA STAR
Doporučená pozorovací vzdálenost
min 4m

BATCH rodina - kompatibilita

BATCH USLIM3

Všechny moduly lze mechanicky propojit bez dodatečných adaptérů. Identické BATCH číslo zajišťuje, že všechny LED diody mají stejné barevné vlastnosti pro dokonale homogenní obraz.

Kompatibilní produkty

USLIM3 0,5m 0,5m

USLIM3 0,5m

0,5m

+
USLIM3 1m 1m

USLIM3 1m

1m

i

Konstrukční a barevná kompatibilita

Všechny moduly lze mechanicky propojit bez dodatečných adaptérů. Identické BATCH číslo zajišťuje, že všechny LED diody mají stejné barevné vlastnosti pro dokonale homogenní obraz.

Konfigurační soubory

Stáhněte si konfigurační soubory pro řídící systém Novastar.

Stáhnout konfiguraci
QR kód pro stažení konfigurace
Naskenujte QR kód

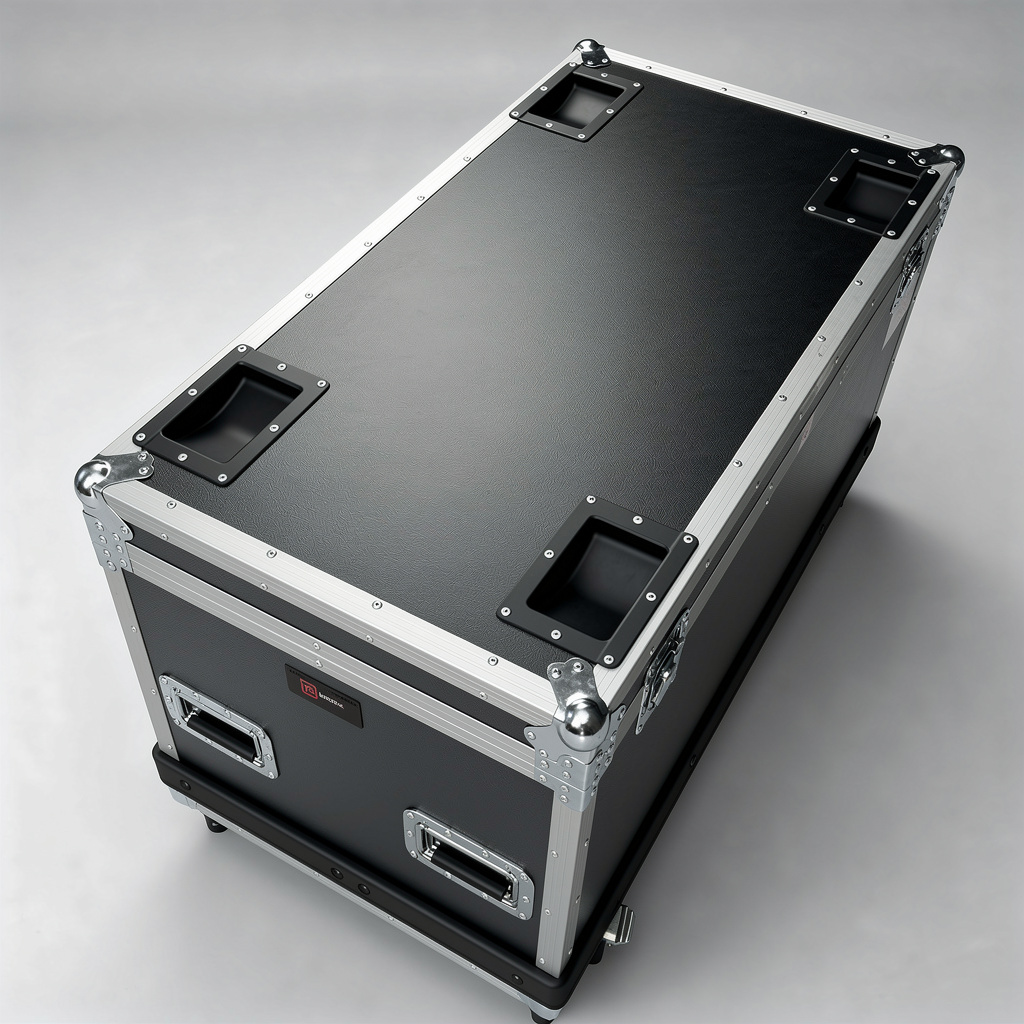

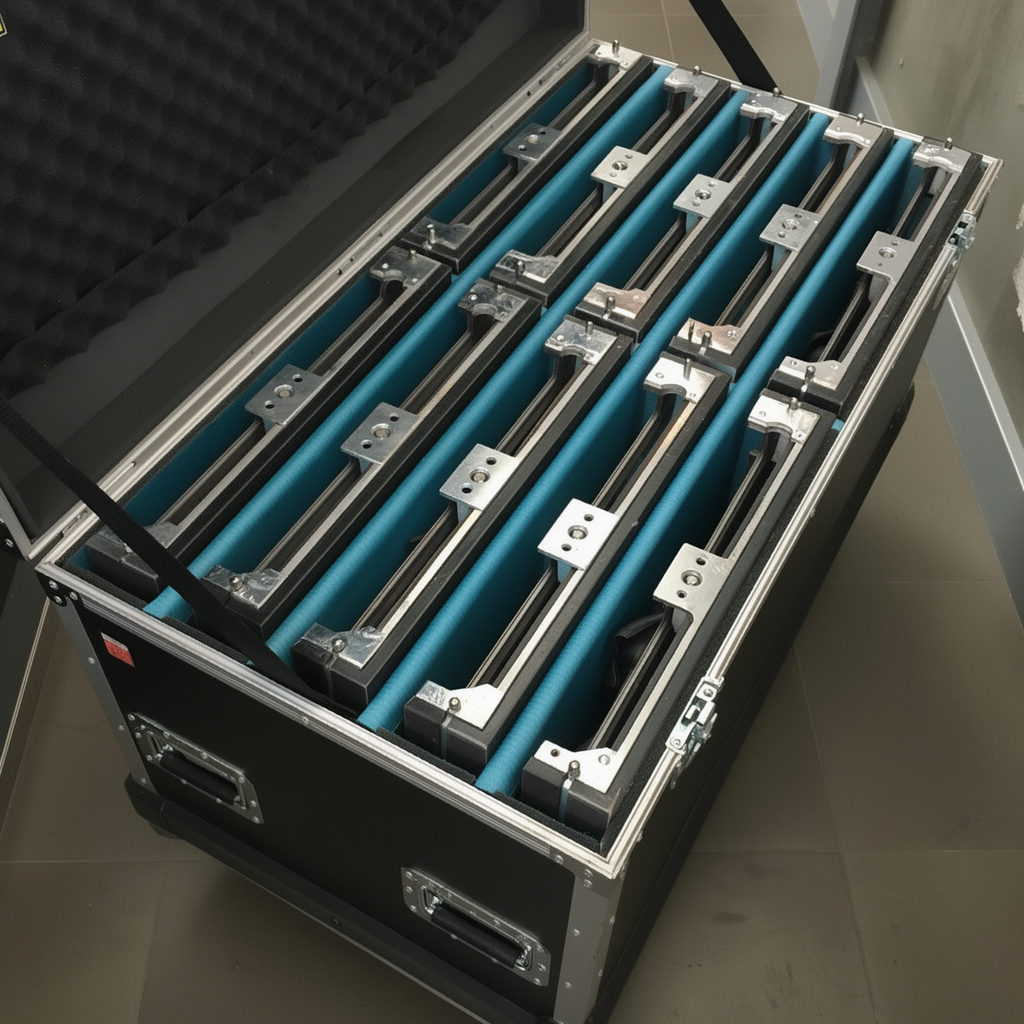

Logistické informace

Váha prázdné flight case
45 kg
Počet kusů v balení
10 ks
Rozměr flight case
H740mm x W1100mm x D595mm
Možnost stohování
ANO / max. 3 flight case
Brutto váha plného flight case
110 kg
Váha stohu 2 flight case
220 kg
Váha stohu 3 flight case
330 kg

Možnosti zakřivení

-5° <> +5°

Krokové zámky s pevnými pozicemi pro přesné nastavení úhlu zakřivení. Každá dlaždice má 11 diskrétních poloh.

Geometrické veličiny kruhu

C - Obvodr - Poloměrd - Průměr

Dostupné úhly

-5°-4°-3°-2°-1°0°+1°+2°+3°+4°+5°

Parametry zakřivení

AngleC - Obvodd - Průměrr - PoloměrModulů na kruh
5°36 m11,5 m5,7 m72 ks
10m
Max. Stacking

Maximální výška stohování panelů

10m
Max. Rigging

Maximální výška zavěšení

Max. Stacking: 10 m (Maximální výška stohování panelů)|Max. Rigging: 10 m (Maximální výška zavěšení)

Fotogalerie

Kalkulačka sestavy LED obrazovky

Zadejte rozměry sestavy LED obrazovky a vypočítejte potřebné parametry

Zadejte v metrech

Počet modulů

3m
2m
6 × 4
Plocha
6.00 m²
Počet kabinetů
24 ks
Horizontálně: 6 ks × Vertikálně: 4 ks
Čistá (netto) váha sestavy LED obrazovky
156 kg
26,0 kg/m²
Příkon
Průměrný:0.96 kW
Maximální:2.88 kW
Rozlišení
Šířka:768 px
Výška:512 px
Celkem pixelů:393 216 px

Plánování přepravy

Vypočítejte, kolik vozidel potřebujete pro přepravu vašeho LED systému

Flight cases:3ks(24/10)
Kapacita vozidla:9ks(27 x 2 Max. stohování:)
Celková váha:330kg(3 x 110 kg)
Váha/vozidlo:330kg/ 1000 kg max.

Dodávka

Peugeot Boxer L3

1
vozidel potřeba

Bokorys

3 / 9 flight cases
Van - side view
3x

Pudorys (pohled shora)

Sekce 1: 3 | Sekce 2-3: po 2
Van - top view
1x
1x
1x
Délka ložné plochy:3705mm
Šířka (1. řada):1870mm
Šířka (2-4 řada):1400mm
Max. stohování:2 flight cases
