RD2,9mm
Nick: RD29Batch: RD29OUT
RD 2.9
Rozlišení
168x168 pixels
Rozměr kabinetu
W500mm x H500mm x D80mm
Jas
5000-5500 cd/m²
Váha
8,6 kg/modul, 34,4 kg/m²
Venkovní
Skladem
32.5m²
Kabinetů
130ks
Vhodná aplikace:
Technical specifications
Zobrazení
- Pixel Pitch
- 2,9mm
- Konfigurace
- 1R1G1B
- Typ LED
- 3-in-1 SMD 1921
- Jas
- 5000-5500 cd/m²
- Kontrast
- 5000:1
- Pozorovací úhel
- 160° H (+80°/-80°), 140° V (+70°/-70°)
Fyzické parametry
- LED modul
- W250mm x H250mm
- Kabinet
- W500mm x H500mm x D80mm
- Váha
- 8,6 kg/modul, 34,4 kg/m²
- Materiál
- Die-casting aluminium
- Krytí
- IP65/IP54
- Instalace
- Front/Rear
Napájení & Technické
- Vstupní napětí
- 100-240 VAC / 50-60 Hz
- Příkon prům.
- 200W/m²
- Příkon max.
- 650W/m²
- Řídící systém
- NOVA STAR
- Doporučená pozorovací vzdálenost
- min 3m
Konfigurační soubory
Stáhněte si konfigurační soubory pro řídící systém Novastar.
Stáhnout konfiguraciLogistické informace
Možnosti zakřivení
-5° <> +5°Krokové zámky s pevnými pozicemi pro přesné nastavení úhlu zakřivení. Každá dlaždice má 5 diskrétních poloh.
Geometrické veličiny kruhu
Dostupné úhly
-5°-2,5°0°+2,5°+5°
Parametry zakřivení
| Angle | C - Obvod | d - Průměr | r - Poloměr | Modulů na kruh |
|---|---|---|---|---|
| 2,5° | 72 m | 22,9 m | 11,5 m | 144 ks |
| 5° | 36 m | 11,5 m | 5,7 m | 72 ks |
10m
Max. Stacking
Maximální výška stohování panelů
10m
Max. Rigging
Maximální výška zavěšení
Fotogalerie
Kalkulačka sestavy LED obrazovky
Zadejte rozměry sestavy LED obrazovky a vypočítejte potřebné parametry
Zadejte v metrech
Počet modulů
3m
2m
6 × 4
Plocha
6.00 m²
Počet kabinetů
24 ks
Horizontálně: 6 ks × Vertikálně: 4 ks
Čistá (netto) váha sestavy LED obrazovky
206 kg
34,4 kg/m²
Příkon
Průměrný:1.20 kW
Maximální:3.90 kW
Rozlišení
Šířka:1 008 px
Výška:672 px
Celkem pixelů:677 376 px
Plánování přepravy
Vypočítejte, kolik vozidel potřebujete pro přepravu vašeho LED systému

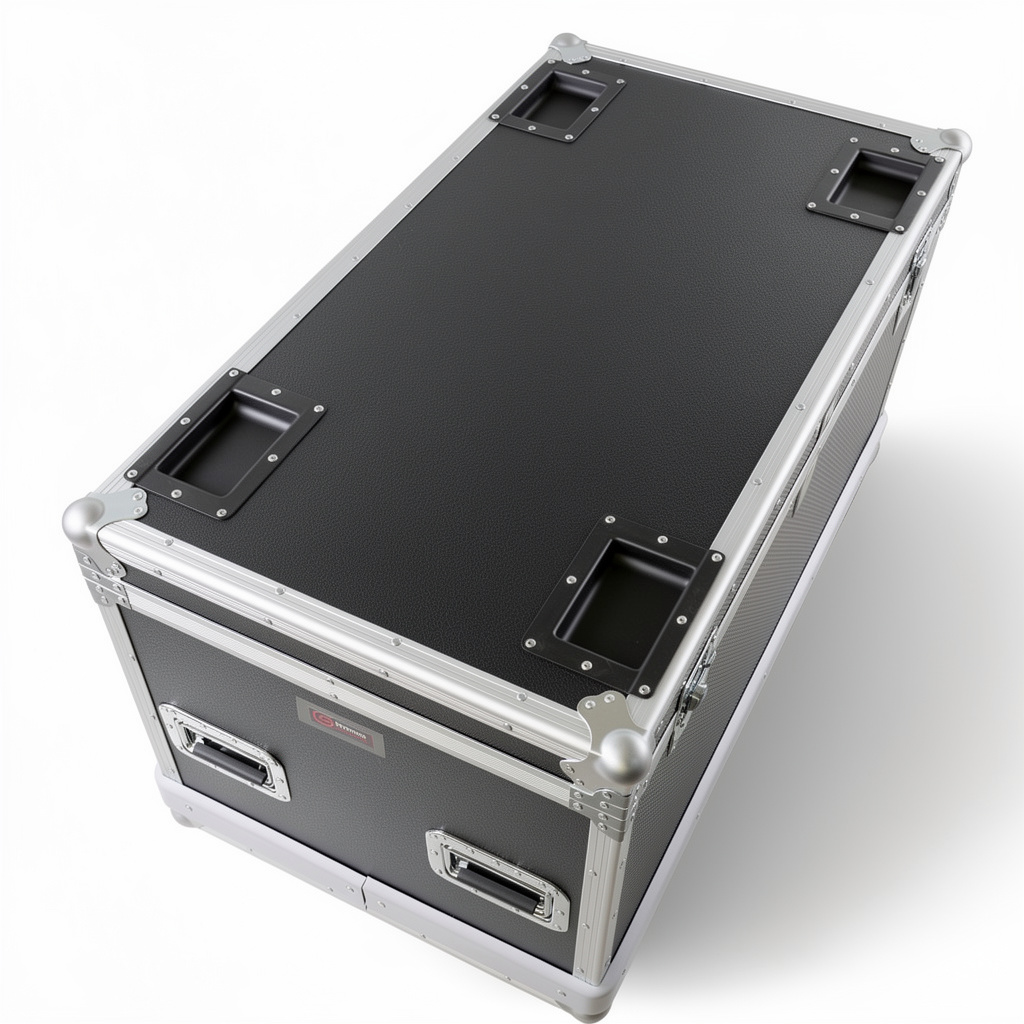

Flight cases:3ks(24/8)
Kapacita vozidla:8ks(27 x 2 Max. stohování:)
Celková váha:341.4kg(3 x 113.8 kg)
Váha/vozidlo:341kg/ 1000 kg max.
Dodávka
Peugeot Boxer L3
1
vozidel potřeba
Bokorys
3 / 8 flight cases
3x
Pudorys (pohled shora)
Sekce 1: 3 | Sekce 2-3: po 2
1x
1x
1x
Délka ložné plochy:3705mm
Šířka (1. řada):1870mm
Šířka (2-4 řada):1400mm
Max. stohování:2 flight cases
